PUMP 研發製造
HS55PUMP 研發製造
● 安全、全氟化管路。
● 耐酸、耐腐蝕、高潔淨度。
● 體積小、效能高。
● 簡易固定位置切換。
● 機械式、電子式切換，適合半導體、面板、光電、電子廠。
PUMP 尺寸表 Size
● 耐酸、耐腐蝕、高潔淨度。
● 體積小、效能高。
● 簡易固定位置切換。
● 機械式、電子式切換，適合半導體、面板、光電、電子廠。

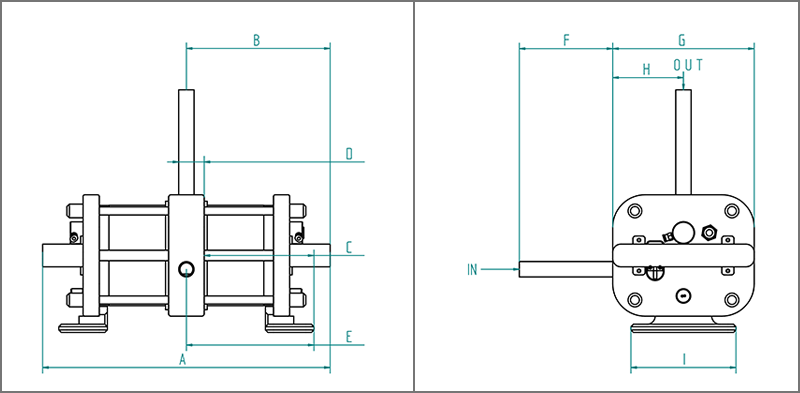

PUMP 尺寸表 Size
| A | B | C | D | E | F | G | H | I | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 355.6 mm | 177.8mm | 135.8mm | 31.5 mm | 157.8mm | 115.5mm | 175mm | 87.5mm | 130mm |
PUMP 規格表 Secification
| 型號 Item | HS-20ML | HS-55ML | HS-20EL | HS-55EL |
| 最大吐出量 Max. Discharqe Rate |
20L / min | 55L / min | 20L / min | 55L / min |
| 衝程長 Stroke Length |
30mm | 30mm | ||
| 自給能力 Self Priming Cap |
2m | 2m | ||
| 對應温度範圍 Temp Range of Chemicals to be Used |
※ 5～180℃ 根據温度不同最高驅動壓力會改變 ※ 5～180℃ (Max driving press varies due to the temp) |
※ 5～180℃ 根據温度不同最高驅動壓力會改變 ※ 5～180℃ (Max driving press varies due to the temp) |
||
| 最高供給AIR壓力圍 Max Supply Air Press |
0.4 MPa ※ 5～180℃ 根據温度不同最高驅動壓力會改變 ※ 5 ～ 180℃ (Max driving press varies due to the temp) |
0.4 MPa ※ 5～180℃ 根據温度不同最高驅動壓力會改變 ※ 5 ～ 180℃ (Max driving press varies due to the temp) |
||
| 最低動作壓力 Min. Working Press |
0.07MPa | 0.07MPa | ||
| 接液部材質 Material of Chemical Contacting Parts |
PFA ､ PTFE | PFA ､ PTFE | ||
| 泵浦連接 Pump Connection |
PFA管 PFA Tube |
PFA管 PFA Tube |
||
| 3/4"(ψ19.05Xψ14.90) | 1"( ψ25.4Xψ22.25 ) | 3/4"(ψ19.05Xψ14.90) | 1"(ψ25.4Xψ22.25) | |
| 供給AIR連接口徑 Supply Air Connecting Bore |
Rc 3/8 | Rc 3/8 | Rc 3/8 | Rc 3/8 |
| pilot連接AIR孔徑 / 壓力 Pilot Air Connecting Bore / Press |
Rc 1/8 / 0.3 Mpa | Rc 1/8 / 0.3 Mpa | ||
| 最大AIR消費量 Max. Air Consumption |
310NL / min | 560NL / min | 310NL / min | 560NL / min |
| 周圍温度 Ambient Temp. |
0 ～60℃ | 0 ～60℃ | ||
| 驅動方式 Driving Type |
MAIN Valve 切換 | Controller 切換 | ||
| 近接開關 Proximity Switch |
TL-W5MC1 | TL-W5MC1 | ||
| (OMRON) | (OMRON) | |||
◎ 若需使用於170℃以上、有NPC-Ⅱ（PUMP CONTROLLER:別售）。敬請洽詢。It used at 170℃ or above,use NPC-Ⅱ |
||||

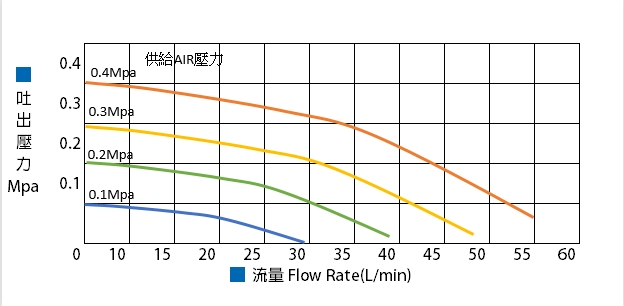

效能曲線圖

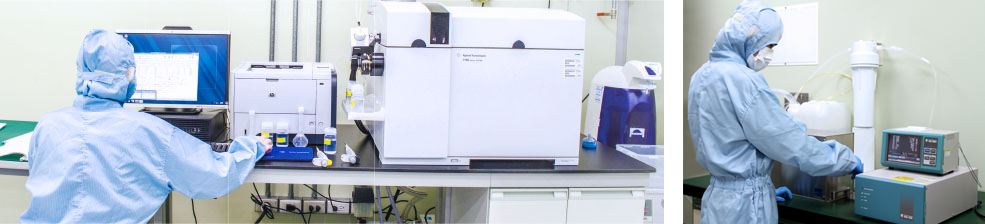

出廠水質檢測
