日本大和機電YAMATO冷熱交換器

PUMP 日本大和機電YAMATO冷熱交換器

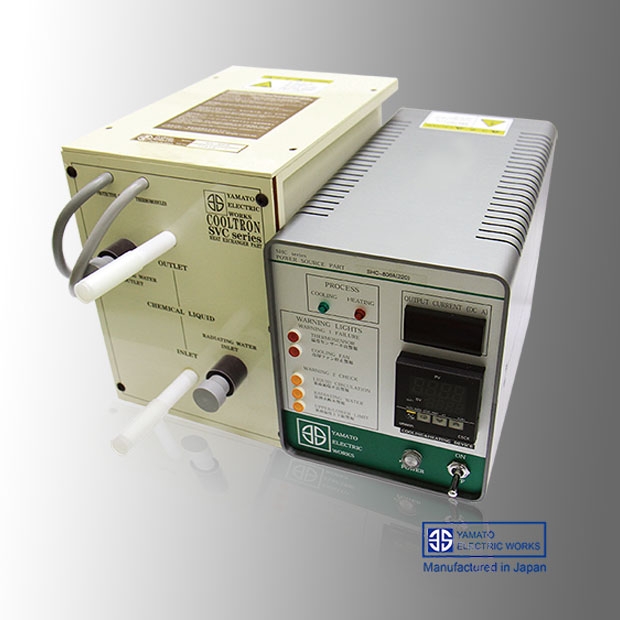

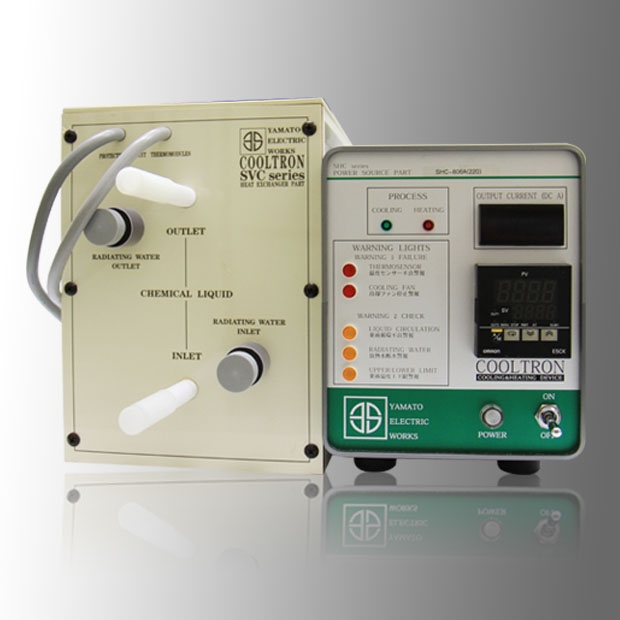

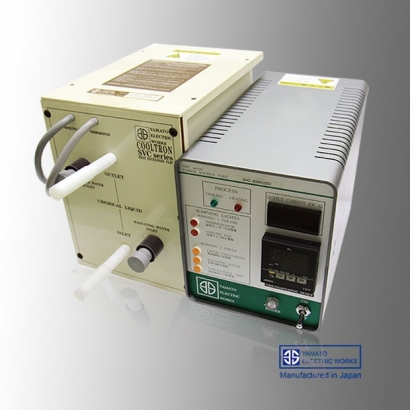

YAMATO Heat Exchanger Device

自1976年起，大和電機製作所株式會社致力於研發卓越品質的耐蝕性循環式電子冷熱裝置並提供多樣化的產品選擇以滿足客戶的製程需求。所有系列產品皆為 ”日本原裝進口”。
温度調節器
裝備於控制器的溫度調節器使用 OMRON 溫度調節器。另外溫度調節器可選擇裝置電源部之方式或者設置於遠端場所 (10m內) 之兩種方式。

警報機能
■ Thermal SENSOR不良
■ 電源部內溫度異常
■ 藥液循環不良
■ 放熱水供給不良
■ 上下限警報

警報機能
S485，MODBUS-RTU

產品規格 Specifications Size

系列 / SERIES		SHC	SHC	SVC	SVC	HSVC	HSVC
冷卻 / 加熱方式 Cooling / Heating method		致冷晶片（採用 PTFE 覆蓋的鉑電阻進行熱電冷卻和加熱 )
溫控方式 Temp. control method		數位比例控制（晶閘管相位控制）
溫控精度 (℃) Accuracy for temp.control (deg)		±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
型號 / MODEL		666	806	806	1606	1606	3206
冷卻能力 ( W ) Cooling capacity (W) -當冷循環水於 20℃ At 20℃(Rad.water at 20℃)		210	260	260	485	400	800
加熱能力 ( kcal / h ) Heating capacity (kcal/h) approx. -當冷循環水於 20℃ At 20℃(Rad.water at 20℃)		420	520	520	970	800	1800
可控溫度範圍 (℃) Controllable temp. range ℃) (正常使用範圍 ) (Normal use range ℃)		15-50 ( 20-40 )	5-50 ( 10-40 )	5-50 ( 10-40 )	5-50 ( 10-40 )	15-50 ( 20-40 )	15-50 ( 20-40 )
電源 ( AC / VA ) 單向 Power supply ( AC / VA ) Single Phase ( AC220 / 240V : 可調整 ) ( AC220 / 240V : can be adjusted )		200 / 5.5	200 / 5.5	200 / 5.5	200 / 10	200 / 10	200 / 20
外觀尺寸 (mm) Outside dimensions (mm) A: 電源部 Power supply unit B: 熱交換器部 Heat exchanger unit ※ SHC : 另含變壓器 SHC : w / Transformer Box	A/B W	150x2*/108	150x2*/170	300 / 170	300 / 340	300 / 170	300 / 340
	A/B D	280x2*/300	280x2*/300	370 / 243	370 / 300	370 / 243	370 / 300
	A/B H	98x2*/230	198x2*/230	190 / 230	190 / 238	190 / 230	190 / 238
重量 ( kg ) Weight (kg) A: 電源部 Power supply unit B: 熱交換器部Heat exchanger unit	A/B	16 / 8	16 / 8.5	21.5 / 8.5	12 / 17.5	12 / 10	17 / 20
※ 熱交換部 (B) 外觀尺寸 (D) 不包含接頭

Selection Guide ①②③④：Example ① SHC - ② 666 ③ A / ④ J3

NO.	Selection		Remarks
1.	系列 Series	SVC	標準尺寸系列
		SHC	列小尺寸系列
		HSVC	小尺寸高效能系
2.	型號 Model	666	冷卻能力 : 210( kcal / h ) SHC 系列
		806	冷卻能力 : 260( kcal / h ) SHC 系列
		1606	冷卻能力 : 400( kcal / h ) HSVC 系列
		3206	冷卻能力 : 800( kcal / h ) HSVC 系列
3.	Typeof A	A	溫度控制器裝備於電源部(A)內
3.	Typeof A	SA	溫度控制器可延長外接
4.	Fittings for B	J	PTFE ½” 管
4.	Fittings for B	J3	PFA ¾” 管

功能設計

■ 耐蝕型結構 :
接觸藥液面全採用 PTFE 耐蝕材質。
■ 耐高壓循環水管路 :
內部循環水管路使用銅管，最高可承受 0.8MPa 的壓力。
■ 異常診斷 :
當熱交換器運作異常時，可通過蜂鳴器，警示燈號及異常訊號輸出至機台，發布異常警示。
■溫度控制器 :
全系列配備 OMRON 溫度控制器。

※ 熱交換部 (B) 外觀尺寸 (D) 不包含接頭
